Винтовка специальная снайперская (ВСС) «Винторез»

   Винтовка специальную снайперскую (ВСС) «Винторез» совместно со специальным 9 мм патроном СП5 составляют Бесшумный снайперский комплекс (БСК).
     БСК «Винторез»   обеспечить скрытное поражение групповых целей  живой силы противника, защищенных бронежилетами типа 6Б2 (примерно 2-3-й класса защиты) и стальными армейскими шлемами на дальностях до 400 м.
    В 1987 г. новая винтовка поступила на вооружение специальных подразделений войск КГБ и разведывательно-диверсионных подразделений Советской армии под наименованием «9-мм винтовка снайперская специальная» (ВСС). В постановлении о принятии на вооружение название «Винторез» отсутствует, но, по заведенной ныне неофициальной традиции, часто используется в различных описаниях и рассказах.



Устройство, работа частей и механизмов
ВСС «Винторез» и «АС»



Автомат АС «Вал»

    Винтовка ВСС «Винторез» и автомат АС «Вал» имеют аналогичное {за исключением приклада) устройство и представляют собой автоматическое оружие, работа автоматики которого основана на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру,  затем преобразуемую в кинетическую энергию подвижной системы автоматики. Запирание и отпирание канала ствола осуществляется поворотом затвора вокруг продольной оси.
Одно из требований, предъявлявшихся к новой винтовке при ее создании. - возможность скрытой переноски и высокая готовность к боевому применению.     Поэтому винтовка была выполнена разборной на три основных узла:

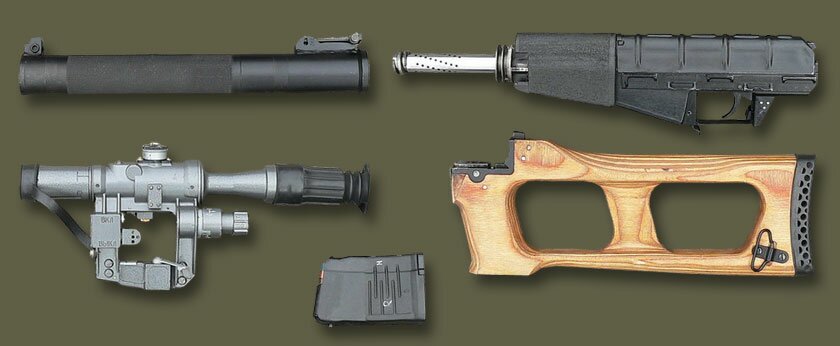

Основные узлы ВСС «Винторез»

    Наибольшая длина винтовки в разобранном виде для скрытого ношения не превышает 395 см..
Время ее перевода в боевое положение - не более 1 мин.
При необходимости винтовка может переноситься разобранной на основные узлы в кейсе 45x37x19 см или в сумке.
В собранном виде винтовка и автомат могут переноситься на ремне.



 Основные части винтовки Всс «Винторез» и автомата и АС «Вал»

1. Глушитель; 2. Ствол со ствольной коробкой, 3. Ударно-спусковой механизм; 4. Газовая трубка; 5. Возвратный механизм; 6. Затворная рамы     с газовым поршнем; 7. Затвор; 8. Боевая пружина; 9. Ударник; 10. Крышка ствольной коробки; 11. Цевье; 12. Приклад;     (в автомате он складной,      металлический ) ; 13. Магазин;

Ствол ВСС и АС

    Небольшой длины ствол (всего 200 мм) с хромированным каналом имеет шесть правых нарезов. На пеньке ствола расположены выступы со скосами - для предварительного поворота затвора в начале его запирания. В средней части ствола находится газовая камера, а также цилиндрическая поверхность с кольцевыми проточками для присоединения корпуса глушителя. В дульной части имеется 54 отверстия (6 рядов по 9 отверстий), просверленных по нарезам ствола. Они предназначены для сброса газов из канала ствола в расширительную камеру глушителя. На дульную часть ствола надевается специальной формы пружина сепаратора. Она обеспечивает центрирование глушителя относительно оси канала ствола.

Ствольная коробка ВСС и АС
     Ствольная коробка соединяет части и механизмы оружия. В ходе конструирования винтовки предлагались различные варианты способов ее изготовления, в том числе литьем или штамповкой из листовой стали. Однако по рекомендации Ижевского научно-исследовательского технологического института (Иж- НИТИ «Прогресс») ее решили изготовлять фрезерованием из стальной заготовки. Это дало значительные преимущества в жесткости конструкции, но в то же время привело к увеличению трудоемкости изготовления и повышению стоимости оружия. Тем не менее в то время посчитали вполне допустимым иметь оружие более дорогое, но обеспечивающее высокую кучность стрельбы и надежность.
     Сверху коробка закрывается крышкой, которая защищает части и механизмы оружия от загрязнения. Она выполнена из тонкой листовой стали штамповкой. Для придания жесткости, при небольшой толщине металла, в ней выполнены выдавки. С правой стороны крышка имеет окно для выбрасываемых наружу гильз и вырез для движения рукоятки затворной рамы.





Предохранитель ВСС и АС

    Предохранение от случайных выстрелов при падениях, ударах оружия, нечаянном нажатии на спусковой крючок обеспечивает предохранитель, который при включении исключает возможность поворота спускового крючка. Во включенном положении флажок предохранителя закрывает вырезы для движения рукоятки перезаряжания и тем самым защищает ствольную коробку от попадания в нее песка и пыли. Предохранение от преждевременных выстрелов при незапертом затворе обеспечивается автоспуском, а также взаимным расположением затворной рамы и затвора при закрывании канала ствола и запирании затвора.

Крепление прицелов ВСС и АС
     На левой стороне ствольной коробки имеются выступы типа «ласточкин хвост» - посадочные места для оптических прицелов. Центральный и два задних выступа служат базой для крепления ночных электронно-оптических прицелов, а два передних и центральный - для дневных оптических прицелов.
На ствольной коробке размещены также переводчик вида огня и защелка магазина с пружиной.

Переводчик вида огня ВСС и АС

    Основной режим стрельбы из винтовки - одиночный огонь. Тем не менее конструкция спускового механизма, размещенного в ствольной коробке, предусматривает возможность ведения автоматического огня. Переводчик вида огня крепится к ствольной коробке внутри спусковой скобы, позади спускового крючка. Для ведения одиночного огня переводчик ставится в положение «Одиночная стрельба» (обозначение - одна точка), а автоматического - «Автоматическая стрельба» (обозначение - три точки).

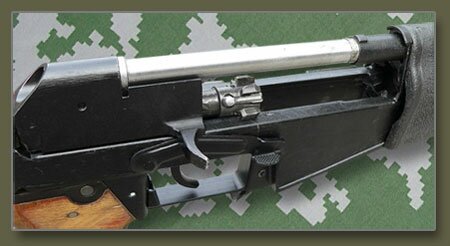

Затвор и затворная рама ВСС и АС
     Поскольку снайперская винтовка - «инструмент особо точный», то все ее механизмы при работе должны оказывать минимальное воздействие на оружие, не смещая его с линии наведения. Одно из основных технических решений для выполнения этого условия заключалось в применении легких подвижных частей автоматики (затвора и затворной рамы). Другим решением стало использование в механизме запирания шести боевых упоров затвора, взаимодействующих с выступами ствольной коробки. При этом два нижних боевых упора исполняют роль досылателя патронов. Запирание и отпирание затвора осуществляется поворотом его вокруг продольной оси, происходящим при взаимодействии копирных пазов затворной рамы и ведущих выступов затвора. Это позволило обеспечить  жесткое симметричное запирание канала ствола и снизить потери энергии на отпирание затвора.

Ударно-спусковой механизм ВСС и АС
     Ударно-спусковой механизм - ударникового типа оригинальной конструкции, с возможностью ведения одиночного и автоматического огня.
Спусковой механизм служит для спуска ударника с боевого взвода и со взвода автоспуска, обеспечения одиночной и автоматической стрельбы, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель. Спусковой механизм помещается в ствольной коробке и включает предохранитель, шептало, разобщитель, переводчик, автоспуск, спусковой крючок, пружину спускового крючка, ось спускового крючка, пружину автоспуска, пружину шептала и разобщителя.

Ударный механизм ВСС и АС
    Еще одним решением, способствующим точной стрельбе, было применение ударного механизма ударникового типа. Легкий ударник служит для разбивания капсюля-воспламенителя и при спуске с боевого взвода дает винтовке незначительный возмущающий импульс. Кроме того, такое конструктивное решение позволило облегчить работу автоматики. Это, а также специально спроектированная компоновка газоотводного узла, позволили в итоге уменьшить «подбрасывание» оружия во время выстрела, что в свою очередь облегчило наблюдение за результатами стрельбы через оптический прицел.

Ударник ВСС и АС
    Ударники винтовок первых серий имеют боек и хвост, в котором выполнены отверстие для направляющей боевой пружины, пазы для направления в ствольной коробке, выступы для взведения и для постановки ударника на автоспуск. В последующих выпусках боек был перенесен в затвор. Цилиндрической поверхностью ударник входит в канал затвора.

Возвратный механизм ВСС и АС

    Возвратный механизм предназначен для возвращения затворной рамы с затвором в переднее положение после выстрела или заряжания оружия, а также для фиксирования крышки ствольной коробки. Направляющая возвратной пружины вместе со стержнем представляют собой телескопическую конструкцию, которая обеспечивает необходимую длину хода затворной рамы.



Для уменьшения шума при ударе подвижной системы в заднем положении в конструкции упора возвратного механизма предусмотрена полиуретановая прокладка.		Для предотвращения проникновения пороховых газов, выполнивших работу перезаряжания, из ствольной коробки к лицу стрелка между выступом упора возвратного механизма и крышкой ствольной коробки имеется уплотнительное резиновое кольцо.

Боевая пружина ВСС и АС
     Боевая пружина служит для сообщения ударнику энергии, достаточной для разбивания капсюля патрона. Направляющая боевой пружины также имеет телескопическую конструкцию.

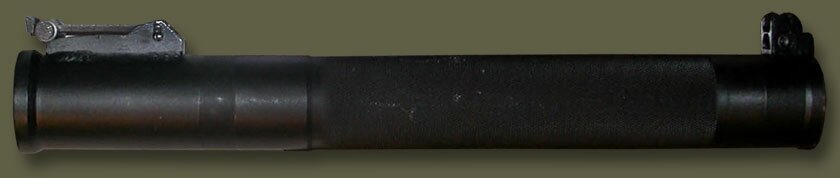

Глушитель ВСС и АС

     Еще один узел винтовки и автомата, обеспечивающий их эффективное применение, - это интегрированный со стволом (то есть являющийся неотъемлемой частью оружия) глушитель. Он включает корпус глушителя и сепаратор.
    Корпус глушителя состоит из расширительной камеры предварительного сброса газов и камеры надульного глушителя. В передней части корпуса установлен сепаратор.
На корпусе глушителя крепятся колодка прицела с прицельной планкой, основание мушки с мушкой, защелка сепаратора с пружиной.

    Сепаратор представляет собой штампо-сварную конструкцию, состоящую из втулки, вставки, шайбы и обоймы. Цилиндрическая поверхность шайбы и втулки служит для обеспечения соосности сепаратора и корпуса, коническая поверхность втулки - для установки сепаратора на пружину сепаратора, расположенную на дульной части ствола.

Установка глушителя ВСС и АС

    Глушитель надевается на ствол винтовки и крепится на нем двумя сухарными соединениями и защелкой. Такое крепление позволяет легко снимать и устанавливать глушитель на оружие.

Принцип работы глушителя ВСС и АС

     После выстрела, при прохождении пулей передней, перфорированной части ствола, часть пороховых газов устремляется через боковые отверстия в стволе в расширительную камеру глушителя. При этом давление газов в канале ствола и их скорость после вылета пули снижаются. Струя пороховых газов, истекающая из дульной части ствола, попадает на сепаратор, который «расчленяет» ее на многочисленные разнонаправленные потоки, интенсивно снижая их скорость и температуру. В результате газы, истекающие из глушителя, имеют дозвуковую скорость и незначительную температуру, то есть не создают хлопка и дульного пламени, а выстрел становится практически бесшумным (уровень звука выстрела составляет при этом примерно 130 дБ., что соответствует спортивной малокалиберной винтовке).
    Применение интегрированного глушителя позволило уменьшить (по сравнению с глушителем, надевающимся на дульную часть ствола) и общую длину оружия.

Приклад ВСС
    Отделяемый приклад винтовки так называемого скелетного типа (подобен прикладу СВД) изготовляется из многослойной фанеры.

    Приклад винтовки присоединяется к ствольной коробке с помощью накладки, имеющей выступы типа «ласточкин хвост» и фиксатора. Оригинальное конструктивное решение фиксатора, обеспечивающее быстрое отсоединение приклада от ствольной коробки и жесткое (без качки) крепление на оружии.

Цевье ВСС и АС
     Цевье винтовки выполнено из пластмассы и предназначено для удобства управления оружием при стрельбе, предохранения рук от ожогов и фиксации трубки. Цевье удерживается корпусом глушителя. а при снятом глушителе - защелкой корпуса, которая автоматически поджимается в процессе сборки внутренней наклонной плоскостью цевья.



Магазин ВСС «Винторез»
    Емкрсть штатного магазин ВСС «Винторез» 10 патронов, но может применяться магазин от АС «Вал» на 20 патрон. Патроны подаются из отъемного двухрядного секторного магазина с шахматным их расположением. Досылание патрона осуществляется затвором. Стреляная гильза извлекается подпружиненным качающимся выбрасывателем, установленным на затворе. Для отражения стреляной гильзы служит подпружиненный отражатель, размещенный в затворе.



Прицелы ВСС «Винторез» и автомата и АС «Вал»
    Для прицельной стрельбы из винтовки и автомата на различные дальности используются различные оптические (дневные) и электронно-оптические (ночные) прицелы.
    Дневной оптический прицел винтовки ПСО-1-1 подобен прицелу ПСО-1 снайперской винтовки СВД, но с дистанционными шкалами под баллистику патрона СП-5.

    Верхний маховичок прицела - для установки дальности - имеет шкалу с цифрами от 5 до 40, с ценой деления 25 м, что соответствует углам прицеливания для ведения огня на дальности от 50 до 400 м. Так как баллистика патрона СП-6 близка к баллистике патрона СП-5, шкалой прицела пользуются при стрельбе обоими патронами. Боковой маховичок, как и в прицеле ПСО-1, служит для введения боковых поправок. Сетка прицела имеет один основной угольник для наведения в цель. Вправо и влево от него расположена шкала боковых поправок, снизу - дальномерная шкала по цели высотой 1,7 м (ростовая фшура) с цифрами от 1 до 40 в десятках метров дальности. Прицел ПСО-1-1 имеет 4х увеличение и поле зрения 6°, его масса - 0,58 кг.
     Помимо прицела, ПСО-1-1 для стрельбы из ВСС и АС может быть использован и другой дневной оптический прицел - 1П43.
Для стрельбы ночью используется ночной прицел  НСПУ-3 или МБНП-1.

     В последнее время созданы ночные прицелы нового поколения - серия прицелов 1ПН93. Некоторые из них также могут использоваться при стрельбе из ВСС и АС ночью.
    В случае выхода из строя дневного оптического прицела или невозможности его применения по другим причинам, используется механическое прицельное приспособление, состоящее из прицела секторного типа и регулируемой по высоте и по боковому направлению мушки в намушнике.

    И прицел и мушка размещены на корпусе глушителя. Прицельная планка имеет гривку с прорезью для прицеливания и вырезы для удержания хомутика в установленном положении. На прицельной планке нанесена шкала с делениями от 10 до 42: на правой стороне от 10 до 40, на левой - от 15 до 42. Цифры шкалы обозначают дальности стрельбы в десятках метров. Такая шкала позволяет устанавливать прицел соответственно дальности до цели с точностью до 20 - 30 м.
На основании мушки и на корпусе нанесена общая риска, определяющая положение мушки после приведения оружия к нормальному бою.
    Размещение прицела и мушки на глушителе требует при эксплуатации оружия строго следить за правильным присоединением глушителя, оберегать его от ударов и других механических повреждений.

Подробнее о оптических прицелах:

ПСО-1	НСПУ-3	НСПУМ	1ПН93

Тактико технические характеристики винтовки ВСС «Винторез»

Тактико-технические характеристики ВСС   Калибр, мм    9   Патрон    СП5, СП6 (9х39)   Длина, мм    894   Длина ствола, мм    200   Вес без оптического прицела и патронов, кг    2,45   Начальная скорость пули, м/с    290   Темп стрельбы, выстр./мин.    800 - 900   Боевая скорострельность, выстр./мин.    30/60   Прицельная дальность с оптическим прицелом, м.    400   Прицельная дальность с ночным прицелом, м.    300   Прицельная дальность с открытым прицелом, м.    400   Емкость магазина, патронов    10 или 20
