	Снайперская подготовка. Винтовка СВД.

	СНАЙПЕР (англ. sniper — стреляющий из укрытия), специально обученный стрелок, в совершенстве владеющий искусством меткой стрельбы, маскировки и наблюдения; поражает цель, как правило, с первого выстрела. Назв. «С» впервые появилось в англ. армии во время 1-й мировой войны. Задача снайпера - уничтожение важных появляющихся, движущихся, открытых и замаскированных одиночных целей (вражеских снайперов, офицеров, наблюдателей, связных и др.). Вооружается винтовкой со спец. прицелом. Для стрельбы выбирает и оборудует укрытую позицию. В Сов. Армии в годы Великой Отечеств, войны широко развернулась подготовка снайперов на спец. сборах, курсах, в снайперских школах, а также в организациях Осоавиахима и Всевобуча. В мае 1943 по инициативе ЦК ВЛКСМ на базе женских курсов отличных стрелков была создана Центр, женская школа снайперской подготовки. Массовое овладение искусством меткой стрельбы получило назв. снайперского движения. За время войны сов. снайпера  уничтожили десятки тысяч гитлеровцев.     Для поощрения отличившихся снайперов в мае 1942 был установлен нагрудный знак «Снайпер». Многие снайпер  удостоены звания Героя Сов. Союза, награждены орденами и медалями. После 2-й мировой войны подготовка снайперов  проводится в вооруженных силах многих государств. В современных  мотострелковых войсках снайпер входит в состав отделения. Иногда снайпером называют метких стрелков в др. родах войск (артилерии, танковых войсках, авиации).     СНАЙПЕРСКАЯ ВИНТОВКА, винтовка, снабжённая оптическим приделом и предназначенная для вооружения снайперов. Служит для ведения меткой стрельбы по наиболее важным одиночным целям. Оптический прицел обеспечивает хорошее наблюдение даже в условиях плохой видимости и улучшает точность прицеливания. Для стрельбы в ночных условиях на снайперской винтовке устанавливаются прицелы ночного видения или включается освещение сетки оптического прицела. Советская военная энциклопедия

Техническое описание и инструкция
по эксплуатации 7,62-мм снайперской винтовки Драгунова (СВД).

Назначение винтовки СВД.

    7,62 мм снайперская винтовка Драгунова (индекс 6В1) является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей.
    Прицел снайперский оптический (индекс 6Ц1) служит для точного прицеливания из снайперской винтовки по различным целям.





Комплект винтовки СВД.

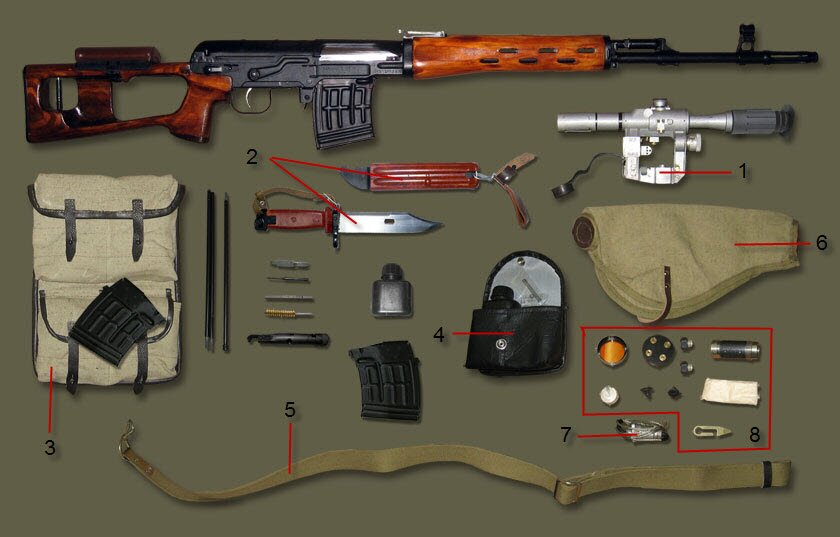

В комплект снайперской винтовки входят :
1 — прицел снайперский оптический, индекс 6Ц1 - 1 шт.;
2 — штык-нож, индекс 6Х5 - 1 шт.;
3 — сумка для прицела и магазинов, индекс 6Ш18 - 1шт.;
4 — сумка под ЗИП, индекс 6Ш26 - 1 шт.;
5 — ремень для ношения стрелкового оружия, индекс 6Ш5 - 1 шт.

  Прицел снайперский оптический комплектуется:
6 — чехлом;
7 — зимней системой освещения;
8 — индивидуальным ЗИП-ом.

Винтовочные патроны.
     Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны. Огонь из снайперской винтовки ведется одиночными выстрелами.

	7,62х53R мм винтовочный патрон с пулей со стальным сердечником (57-Н-323 С)
	7,62х53R мм винтовочный патрон снайперский (7-Н-1)
	7,62х53R мм винтовочный патрон снайперский с бронебойной пулей (7-Н-14)
	7,62х53R мм винтовочный патрон с термоупрочненным сердечником (7-Н-13)
	7,62х53R мм винтовочный патрон с пристрелочно-зажигательной пулей (ПЗ)
	7,62х53R мм винтовочный патрон с трассирующей пулей Т46 (Т46М) (7-Т-2 (7-Т-2М))
	7,62х53R мм винтовочный патрон с бронебойной пулей БП (7-Н-26)
	7,62х53R мм винтовочный патрон с бронебойно-трассирующей пулей (7-БТ-1)
	7,62х53R мм винтовочный патрон с бронебойно-зажигательной пулей Б-32 (7-БЗ-3)

Технические данные СВД.
    Основные конструктивные баллистические характеристики винтовки, винтовочного патрона и конструктивные данные оптического прицела.



Устройство и работа винтовки СВД.



  Снайперская винтовка имеет следующие основные части и механизмы :

  1 - ствола со ствольной коробкой, открытым прицелом и прикладом,
  2 - крышка ствольной коробки с возвратным механизмом,
  3 - затворной рамы,
  4 - затвор,
  5 - толкатель с пружиной,
  6 - газовый поршень,
  7 - ударно-спусковой механизм,
  8 - предохранитель,
  9 - щека приклада,
  10 - ствольные накладки,
  11 - магазин.

    Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.
  При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и раму в заднее положение.
  При отходе рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).
  В переднее положение рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.
      Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.
  При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.
  Винтовка имеет газовый регулятор, с помощью которого изменяются скорости отката подвижных частей.
  В условиях нормальной эксплуатации при смазанных деталях регулятор устанавливается на деление 1. При длительной стрельбе без чистки и смазки и сильном загрязнении винтовки может появиться задержка - неполный отход подвижных частей. В этом случае регулятор переводится на установку 2. Перевод регулятора из одного положения в другое производится с помощью фланца гильзы или патрона.

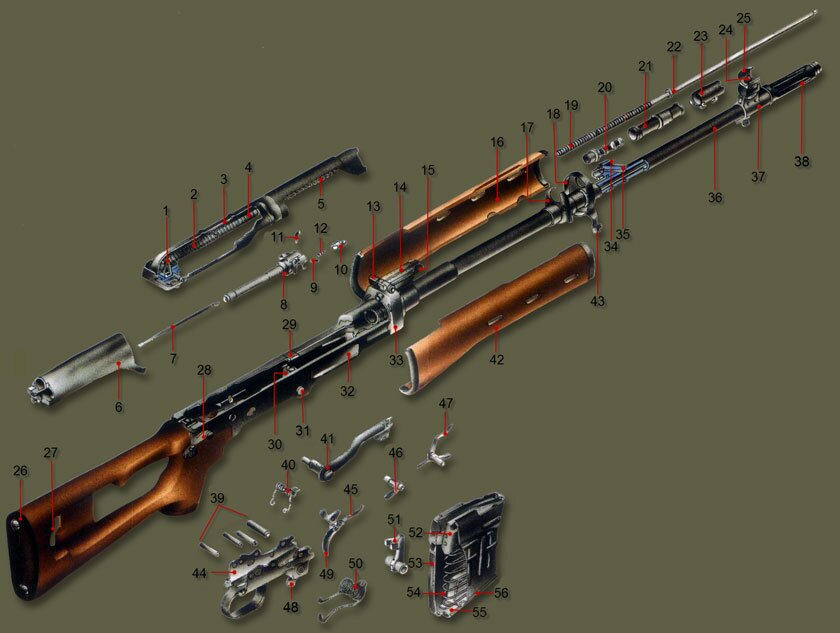

Устройство винтовки СВД.

1 - серьга 2 - стержень направляющий 3 - крышка 4 - втулка направляющая 5 - пружина возвратная 6 - затворная рама 7 - ударник 8 - затвор 9 - штифт ударника 10 - выбрасыватель 11 - ось выбрасывателя 12 - пружина выбрасывателя 13 - хомутик планки прицельной 14 - планка прицельная 15 - защелка хомутика 16 - накладка левая в сборе 17 - сальник в сборе 18 - кольцо верхнее в сборе 19 - пружина толкателя

20 - газовый поршень 21 - газовая трубка 22 - толкатель 23 - рнгулятор 24 - мушка 25 - корпус мушки 26 - затыльник 27 - приклад 28 - чека крышки 29 - напровляющии затвора 30 - основа затвора 31 - штифт останова 32 - ствольная коробка 33 - кольцо нижнее с пружиной 34 - защелка газовой трубки 35 - газовая камера 36 - ствол 37 - основание мушки 38 - пламегаситель

39 - оси 40 - пружина спускогого крючка 41 - предохранитель 42 - накладка правая в сборе 43 - чека кольца 44 - корпус усм 45 - тяга спускового крючка 46 - шептало 47 - автоспуск 48 - защелка магазина 49 - спусковой крючок 50 - боевая пружина 51 - курок 52 - подователь 53 - корпус магазина 54 - пружина магазина 55 - стопорная планка 56 - крышка магазина



Принадлежности к винтовке СВД.

      Принадлежность служит для разборки, сборки, чистки и смазки снайперской винтовки и переносится в сумке для прицела и магазинов.
  К принадлежности относятся: щека, шомпол, протирка, ерш, отвертка, выколотка, пенал и масленка.
     Щека применяется при стрельбе из винтовки с оптическим прицелом. В этом случае она надевается па приклад винтовки и фиксируется на нем с помощью замка.
     Шомпол применяется для чистки и смазки канала ствола, каналов и полостей других частей винтовки. Он состоит из трех звеньев, свинчиваемых друг с другом.
     Протирка предназначена для чистки и смазки канала ствола, а также каналов и полостей других частей винтовки.
     Ерш служит для чистки канала ствола раствором РЧС.
     Отвертка применяется при разборке и сборке винтовки, чистке газовой каморы и газовой трубки, а также как ключ при регулировке положения мушки по высоте.
     Выколотка применяется для выталкивания осей и штифтов.
     Пенал служит для хранения протирки, ерша, отвертки и выколотки. Он состоит из двух составных частей: пенала-ключа и крышки пенала.
     Пенал-ключ используется как рукоятка шомпола при чистке и смазке винтовки, как рукоятка отвертки при разборке и сборке винтовки и как ключ при отделении газовой трубки и сборке шомпола.
     Крышка пенала применяется как дульная накладка при чистке ствола.
     Масленка служит для хранения смазки.

1 - шомпол 2 - удлинитель шомпола 3 - масленка 4 - корпус пенала 5 - крышка пенала 6 - протирка 7 - ерш 8 - выколотка 9 - отвертка 10- щека



Разборка и сборка винтовки СВД
Разборка снайперской винтовки может быть неполная и полная:
Неполная - для чистки, смазки и осмотра винтовки
Полная - для чистки при сильном загрязнении винтовки, после нахождения ее под дождем или в снегу, при переходе на новую смазку и при ремонте. Частая разборка винтовки не допускается, так как ускоряет изнашивание частей и механизмов.
Разборку и сборку винтовки следует производить на столе или чистой подстилке, части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую, не применять излишних усилий и резких ударов. При сборке винтовки сличить номера на ее частях: номеру на ствольной коробке должны соответствовать номера на затворной раме, затворе, ударно-спусковом механизме, крышке ствольной коробки, оптическом прицеле и других частях винтовки.
Обучение разборке и сборке на боевых винтовках разрешается лишь в исключительных случаях с соблюдением особой осторожности в обращении с частями и механизмами.

Порядок неполной разборки снайперской винтовки.

1) Отделить магазин. Взять магазин правой рукой, нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и отпустить рукоятку.

2) Отделить оптический прицел. Приподнять ручку зажимного винта и повернуть ее в сторону наглазника до отказа, двинуть прицел назад и отделить его от ствольной коробки.

3) Отделить щеку приклада.

4) Отделить крышку ствольной коробки с возвратным механизмом. Повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки и отделить крышку с возвратным механизмом.

5) Отделить затворную раму с затвором. Отвести затворную раму назад до отказа, приподнять ее и отделить от ствольной коробки

6) Отделить затвор от затворной рамы. Отвести затвор назад; повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед

7) Отделить ударно - спусковой механизм. Повернуть предохранитель вверх до вертикального положения, сдвинуть его вправо и отделить от ствольной коробки, взявшись за спусковую скобу, движением вниз отделить ударно - спусковой механизм от ствольной коробки.

8) Отделить ствольные накладки. Прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель вправо до отказа; сдвинуть перемещающуюся часть верхнего упорного кольца вперед, нажимая ствольную накладку вниз и отводя в сторону, отделить ее от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки и движением вниз и в сторону отделить ствольную накладку

9) Отделить газовый поршень и толкатель с пружиной. Отвести толкатель назад, вывести его передний конец из гнезда поршня и отделить от газовой трубки поршень, ввести передний конец толкателя в газовую трубку, поджать пружину толкателя до выхода ее из канала прицельной колодки и отделить толкатель с пружиной, а затем отделить пружину от толкателя.

Порядок сборки снайперской винтовки после неполной разборки.
1) Присоединить газовый поршень и толкатель с пружиной. Надеть пружину на задний конец толкателя; ввести передний конец толкателя в газовую трубку, поджать пружину и ввести задний конец толкателя с пружиной в канал прицельной колодки; отвести толкатель назад и вывести его передний конец из газовой трубки в сторону; вставить газовый поршень в газовую трубку, а передний конец толкателя в гнездо поршня.
2) Присоединить ствольные накладки. Вставить задний (уширенный) конец правой (левой) ствольной накладки в нижнее упорное кольцо вырезом накладки к прицелу и, нажимая накладку вниз, присоединить ее к стволу; надвинуть перемещающуюся часть верхнего упорного кольца на наконечники накладок и повернуть замыкатель верхнего упорного кольца к газовой трубке до захода его отгиба в вырез на кольце.
3) Присоединить ударно - спусковой механизм. Завести вырезы корпуса ударно-спускового механизма за ось перемычки ствольной коробки и прижать ударно-спусковой механизм к ствольной коробке; ввести ось предохранителя в отверстие ствольной коробки; повернуть предохранитель в вертикальное положение, плотно прижать к ствольной коробке и повернуть вниз до захода выступа щитка в нижнюю фиксирующую выемку ствольной коробки.
4) Присоединить затвор к затворной раме. Вставить затвор цилиндрической частью в канал затворной рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед до отказа.
5) Присоединить затворную раму с затвором. Удерживая затвор в переднем положении, вставить направляющие выступы затворной рамы в вырезы отгибов ствольной коробки, небольшим усилием прижать затворную раму к ствольной коробке и продвинуть вперед.
6) Присоединить крышку ствольной коробки с возвратным механизмом. Ввести возвратный механизм в канал затворной рамы; сжимая возвратные пружины, вставить выступы на переднем конце крышки в вырезы на нижнем упорном кольце; нажать на задний конец крышки до полного ее прилегания к ствольной коробке; повернуть замыкатель крышки ствольной коробки вперед до постановки его на фиксатор.
7) Присоединить щеку приклада. Наложить щеку на верхнюю часть приклада застежкой вправо против выреза для нее; надеть петлю на зацеп обоймы и повернуть застежку вверх.
8) Присоединить оптический прицел. Совместить пазы на кронштейне прицела с выступами па левой стенке ствольной коробки; продвинуть прицел вперед до отказа и повернуть ручку зажимного винта в сторону объектива до захода ее отгиба в вырез на кронштейне.
9) Присоединить магазин. Ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.

Порядок полной разборки снайперской винтовки

1. произведите неполную разборку
2. разберите магазин. Утопив выступ запорной планки в отверстие на крышке магазина, сдвиньте крышку вперед; удерживая запорную планку, снимите крышку с корпуса; постепенно освобождая пружину, выньте ее вместе с запорной планкой из корпуса магазина; отделите подаватель
3. разберите возвратный механизм. Снимите переднюю возвратную пружину с направляющей втулки; сожмите заднюю возвратную пружину и, держась за направляющий стержень, выведите его движением вниз и на себя из отверстия серьги; отделите заднюю возвратную пружину и направляющий стержень от направляющей втулки
4. разберите затвор. Вытолкнув выколоткой штифт ударника, извлеките ударник из отверстия затвора; таким же образом извлеките выбрасыватель с пружиной
5. разберите ударно-спусковой механизм. Нажмите на рычаг автоспуска и разъедините шептало автоспуска с курком, придерживая курок, нажмите на спусковой крючок и плавно спустите курок с боевого взвода; выведите концы пружины спускового крючка из-под загибов корпуса ударно-спускового механизма; при помощи отвертки совместите выступы осей спускового крючка, шептала и автоспуска с вырезами для них на правой стенке корпуса ударно-спускового механизма: вытолкнув оси спускового крючка, шептала и автоспуска, отделите эти детали; вытолкнув ось курка, отделите курок с боевой пружиной, а затем снимите боевую пружину
6. отделите газовую трубку с газовым регулятором. Повернув регулятор до совмещения выреза на его переднем торце с защелкой газовой трубки, нажмите на защелку и при помощи пенала-ключа отвинтите газовую трубку и снимите с нее регулятор

Порядок сборки снайперской винтовки после полной разборки

1. присоедините газовую трубку с газовым регулятором. Надев на газовую трубку регулятор, нажмите на защелку газовой трубки и завинтите газовую трубку с помощью пенала-ключа до совпадения выреза на торце трубки с защелкой; утопив защелку в вырез трубки, установите регулятор на необходимое деление
2. соберите ударно-спусковой механизм. Вставьте в корпус спусковой крючок с его пружиной, вставьте ось, совместите ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки. Наденьте боевую пружину на цапфы курка и вставьте курок в корпус. Вставьте шептало в корпус так, чтобы его хвост зашел за петлю длинного конца боевой пружины; вставьте ось; совместив ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки. Вставьте автоспуск в корпус так, чтобы его хвост зашел за петлю короткого конца боевой пружины; вставьте ось, совместив ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки; вставьте ось курка и заведите концы пружины спускового крючка на загибы корпуса
3. соберите затвор. Вставив выбрасыватель с пружиной в гнездо затвора, нажмите на выбрасыватель и вставьте ось выбрасывателя, введя в отверстие затвора ударник, со стороны ведущего выступа вставьте в отверстие затвора штифт ударника и продвиньте его до конца
4. соберите возвратный механизм. Вставив в направляющую втулку со стороны отверстия большого диаметра направляющий стержень (лысками вперед), наденьте на направляющую втулку со стороны стержня возвратную пружину и сожмите ее так, чтобы конец направляющего стержня с лысками выходил из-под пружины; удерживая направляющий стержень в таком положении, вставьте его вместе с пружиной и втулкой в нижнее отверстие серьги, а затем по граням лысок продвиньте стержень в верхнее отверстие; отпустите пружину - ее торец должен войти в чашечку серьги. Наденьте на направляющую втулку вторую возвратную пружину
5. соберите магазин. Вставив подаватель и пружину в корпус магазина, сожмите пружину до захода запорной планки в корпус и, удерживая ее в таком положении, наденьте крышку магазина на корпус так, чтобы выступ запорной планки заскочил в отверстие крышки.

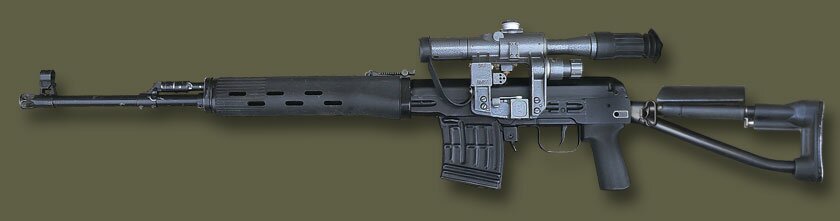

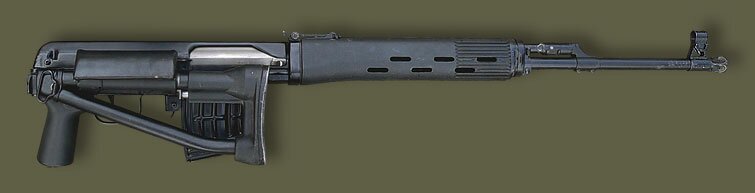

Винтовка СВДС

    В ходе Афганской кампании возникает необходимость в создании «складной» модификации СВД для мотопехоты и десанта, и в результате Драгунов создает вариант СВДС, с укороченным до 590 мм стволом, прочным металлическим прикладом, складывающимся на правую сторону, и новым, укороченным пламягасителем.

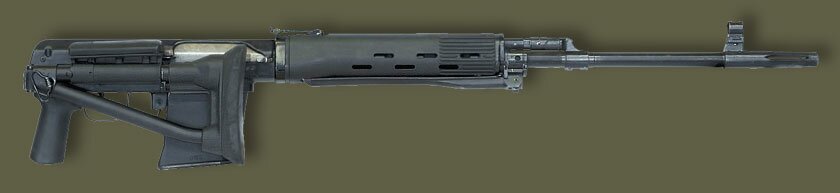

Винтовка СВДК

    Крупнокалиберный вариант СВД под патрон 9х64 своим появлением обязан бурному развитию средств индивидуальной бронезащиты, так как винтовочный патрон 7,62х54 практически исчерпал свои возможности в части обеспечения улучшения пробивного действия пуль.
